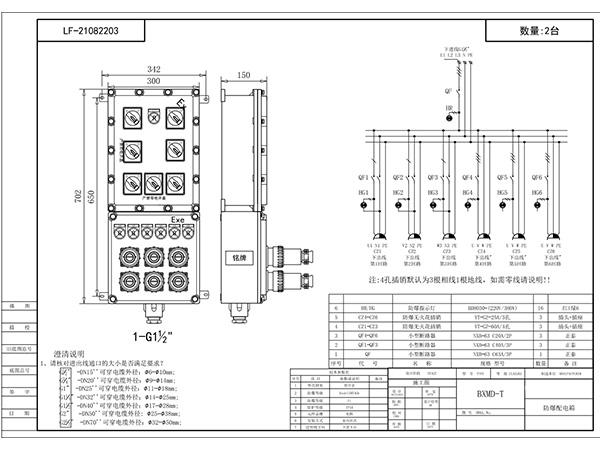

这是一张完整的防爆配电箱图纸，防爆插头配电箱接线图它是由1个总开关和6分开关组成，分开关都带防爆插销，是一台带检修电源的防爆箱，一开始由客户发来线路图，由我们安凌防爆工程师来报价，价格合适。然后由工程师设计外形图，例如上面这一台，它的外形尺寸是300*700*150，是由上下2个壳体组成。上面部分采用隔爆腔体组成，下面部分采用增安腔体组成。区别就是一个装开关电器，一个用来接线。下面是接线进出线孔，这个一般由用户来确认，孔的大小要和钢管或者防爆软管相对应。

这台防爆插头配电箱接线图的防爆等级是ExdeIIBT4，也可以定制更高等级的是ExdeIICT4。定做防爆箱时要向厂家提出要求：防护等级IP54属于室内安装，如果是室外安装等级是IP65，还有进出线方式，元器件品牌型号（这台用的是正泰元件），使用环境，安装方式等等。都能从图纸上看到。所以在生产之前工程师必须画一张图纸给客户确认。
